　　跳频通信是扩频通信的一种主要形式。由于其具有抗干扰、抗截获的能力，并能做到频谱资源共享，在当前军事抗干扰通信系统中被广泛应用。跳频通信系统的一项重要参数是频率的跳变速度。它在很多程度上决定了跳频通信系统抗跟踪式干扰的能力，这一点在电子对抗中尤为重要。因此，快速跳频频率合成器的设计就成为跳频通信的关键之一。目前频率合成主有三种方法：直接模拟合成法、锁相环合成法和直接数字合成法。直接模拟合成法利用倍频、分频、混频及滤波，从单一或几个参数频率中产生多个所需的频率。该方法频率转换时间快(小于100ns)，但是体积大、功耗大，目前已基本不被采用。锁相环合成法通过锁相环完成频率的加、减、乘、除运算。该方法结构简化、便于集成，且频谱纯度高，目前使用比较广泛，但存在高分辨率和快转换速度之间的矛盾，一般只能用于大步进频率合成技术中。频率合成器是利用一个或多个标准信号，通过各种技术途径产生大量离散频率信号的设备。直接数字式频率合成(DDS)技术是继直接频率合成和间接频率合成之后，随着数字集成电路和微电子技术的发展而迅速发展起来第三代频率合成技术。它以数字信号处理理论为基础，从信号的幅度相位关系出发进行频率合成，具有极高的频率分辨率、极短的频率转换时间、很宽的相对带宽、频率转换时信号相位连续、任意波形的输出能力及数字调制功能等诸多优点，正广泛地应用于仪器仪表、遥控遥测通信、雷达、电子对抗、导航以及广播电视等各个领域。尤其是在短波跳频通信中，信号在较宽的频带上不断变化，并且要求在很小的频率间隔内快速地切换频率和相位，因此采用DDS技术的本振信号源是较为理想的选择。这种方法简单可靠、控制方便，且具有很高的频率分辨率和转换速度，非常适合快速跳频通信的要求。本文给出基于DDS的跳频频率合成器的设计。

　　AD9956是一款新型、高性能的DDS器件，可方便快速地产生线性调频、单频脉冲及编码调制信号。

　　DDS

　　直接数字频率合成(DDS)是采用数字化技术，通过控制和位的变化速度，直接产生各种不同频率信号的一种频率合成方法。

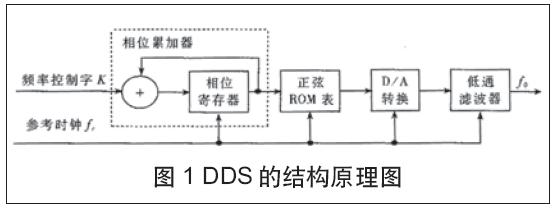

　　DDS的结构原理图如图1所示，它由相位累加器、正弦ROM表、D/A转换器等组成。参考时钟fr由一个稳定的晶体振荡器产生，用它来同步整个合成器的各个组成部分。相位累加器由N位加法器与N位相位寄存器级联构成，类似于一个简单的加法器。每来一个时钟脉冲，加法器就将频率控制字K与相位寄存器输出的累加相位数据相加，然后把相加后的结果送至相位累加器的数据输入端。相位寄存器就将加法器在上一时钟作用后产生的新相位数据反馈到加法器的输入端，以使加法器在下一个时钟的作用下继续将相位数据与频率控制字相加。这样，相位累加器在参考时钟的作用下进行线性相位累加。当相位累加器累加满量时，就会产生一次溢出，完成一个周期性的动作，这个周期就合成信号的一个周期，累加器的溢出频率也就是DDS的合成信号频率。
